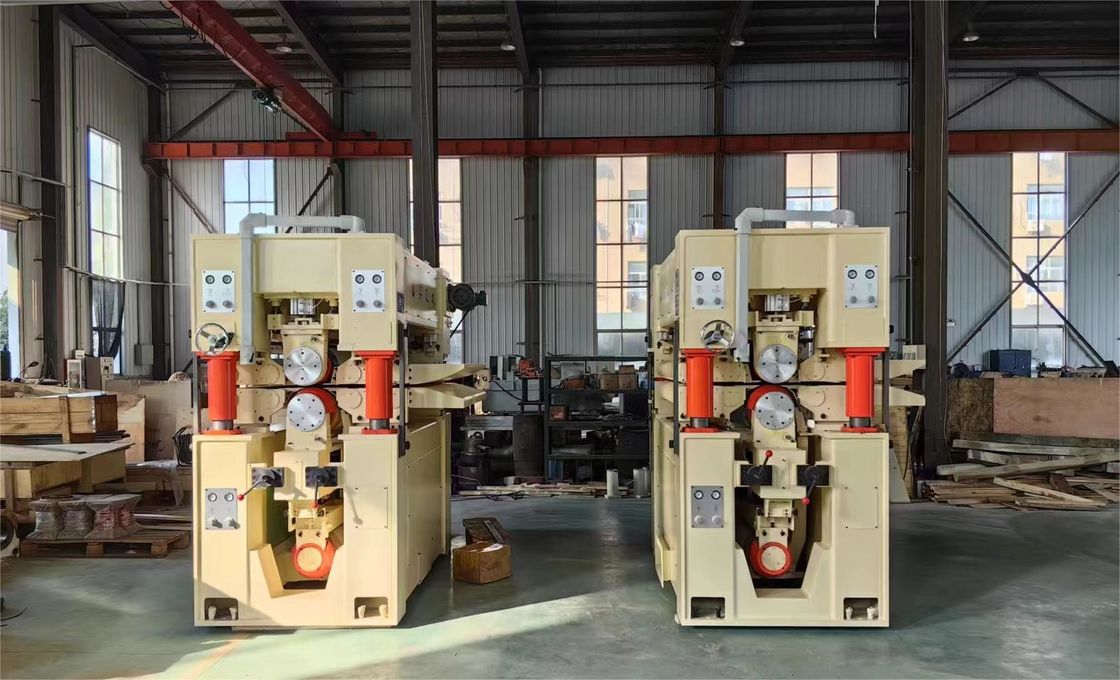

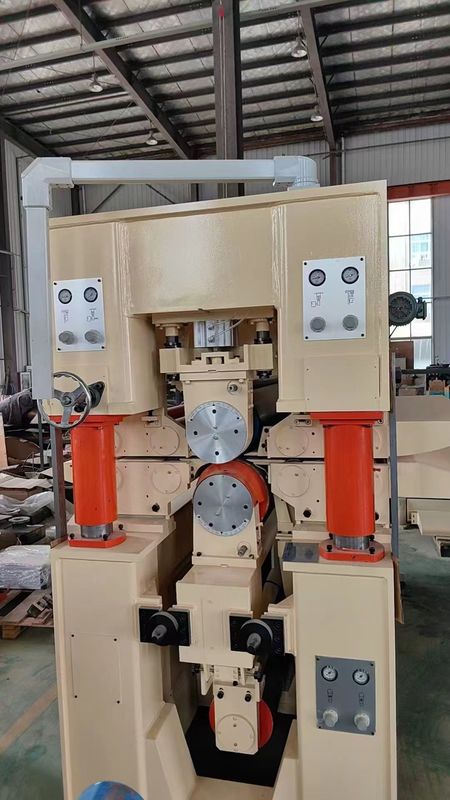

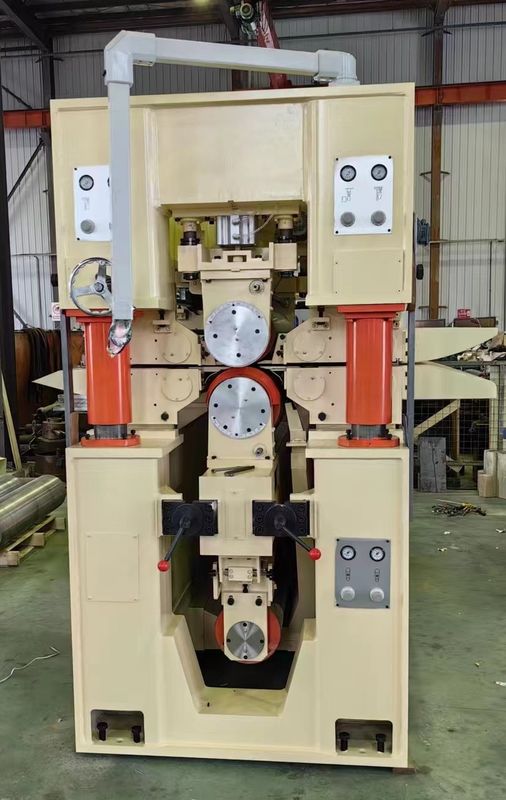

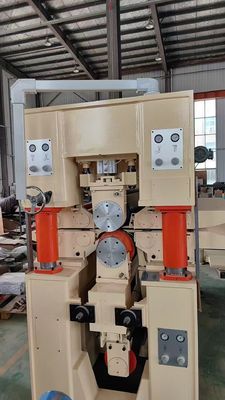

Einschließlich elektronisches Steuerungssystem und Programm Steckdose mit Unterbürstenreinigungsvorrichtung Borstenzieher
1Beschreibung:
1Diese Maschine ist ein einseitiger Breitbandschleifmaschine mit einer einzigen Schleifmaschine, die in einer Abwärtsversorgung arbeitet.mit einem Durchmesser von 240 mm und einem pneumatischen DruckmechanismusIm Notfall kann die Druckwalze sofort angehoben werden, um sie effektiv vor dem Schleifen durch den Schleifgurt zu schützen.eine Reinigungswalze zur Sicherstellung der Reinheit der Druckwalze.
2Das Zuführungssystem verwendet unabhängig voneinander angetriebene obere und untere Förderwalzen, die für die Zuführgeschwindigkeit unabhängig voneinander eingestellt werden können.Sicherstellung eines reibungslosen Eintritts dünner Bleche (mit einer Mindestdicke von 0.3 mm).
3. Das Hebewerk verwendet eine mechanische Hebeform mit Kugelschraube, die eine Öffnungsdistanz von bis zu 190 mm erreichen kann. Es bietet Vorteile wie hohe Präzision und bequeme Einstellung.
2Spezifikationen:
| Name | 4LD/130 Bürstenmaschine |
| Max. Arbeitsbreite | 1350 mm |
| Tiefstand der Platte | 0.3-50 mm |
| Schleifvolumen | ≤ 0,1 mm |
| Einfühlgeschwindigkeit (VFD-Anpassung) | 5 bis 120 m/min |
| Lineare Schleifgeschwindigkeit | 34 m/s |
| Toleranz für die Dicke | ± 0,01 mm |
| Hauptmotorleistung | 75 kW |
| Motorenleistung | 4+3+4kw |
| Kraft des Hubmotors | 2.2kw |
| Brush-Roller-Motorleistung | 1.1kw |
| Schleifband (Breite × Länge) | 1350 × 2620 mm |
| Druckluft | ~ 0,6 MPa |
| Verbrauch von Druckluft | 4 m3/h |
| Staubentnahmevolumen | ~12000 m3/h |
| Farbe des Geräts | RAL1015 |
| Gewicht der Ausrüstung | ~ 9500 kg |
3Schlüsselkomponenten:
| Name der Schlüsselkomponente | Marke | Land | Anmerkungen |
| Hauptschleifwalzlager | Zulassung | Deutschland | Verwendung für Schleifwalzen, Führerwalzen, Spannwalzen |
| Pneumatische Komponenten | SMC | Japan | Für die Anpassung, Anspannung und Bremsung von Gürteln |
| Elektrische Schalter | Der Name: Omron | Japan | für die Schwingung von Gürteln verwendet |
| Hauptmotor | Jingjiang Dazhong | China | für die Antriebsfunktion der Kontaktwalze verwendet |
| Zuführmotor | Boneng/Tongli | China | Für die Übertragung durch die Nahrung verwendet |
| Getriebe | Selbstgefertigt | China | Für die Übertragung durch die Nahrung verwendet |
| Antriebsgurt | Schnürgurt | Deutschland | Für die Übertragung durch die Nahrung verwendet |
| Ballschraubenbaugruppe | Wuxi Gaosheng | China | für das Heben von Getriebe verwendet |
| Grenzschalter | Telemecanique/Chint | Frankreich/China | Verwendet für die Grenzregelung des Hebens |
| Bremsvorrichtung | STEKI | Taiwan, China | für die Schleifung von Rollenbremsen |
| V-Gürtel | Schnürgurt | Deutschland | für die Schleifung von Rollantriebssystemen verwendet |
| Frequenzumrichter | Weiwei | China | Für das Steuerungssystem verwendet |
| PLC (CPU) | Siemens | Deutschland | Für das Steuerungssystem verwendet |
| Fernsteuerungsmodul | Yitang | Zusätzlich | |
| Berührungsschirm | Buke | Taiwan, China | Für das Steuerungssystem verwendet |
| mit einer Breite von mehr als 20 mm | - Ich weiß. | Frankreich/China | Für das Steuerungssystem verwendet |
4Zufälliges Zubehör (kostenlos):
| Name | Modell | Anzahl | Zweck |
| Werkzeugkasten | - | 1 Einheit | enthält verschiedene Werkzeuge |
| Schleifband | 1350*2620 | 1 Stück | Ersatzteil |
| Zeitgurt | 350H200 | 2 Stück | Ersatzteil |
| Magnetventil | SY5120-5DD-01 | 2 Einheiten | Ersatzteil |
| Bremsplatten | DBH105 | 2 Paare | Ersatzteil |
| Ausrichtungszylinder | 63*20 | 1 Einheit | Ersatzteil |
